Schuifdeuren op maat met schuifdeursysteem

Met een onderlopend schuifdeursysteem maak je zelf schuifdeuren voor een kledingkast, knieschotten op zolder of een scheidingswand in de bijkeuken. Bij dit systeem dragen de wielen op de vloer het volledige gewicht van de panelen (tot 50 kg per deur).

Omdat het deurgewicht op de vloer of op de onderkant van het kastframe rust, hoeft het plafond niets te dragen. De bovenrail zorgt er alleen voor dat de deuren rechtop blijven staan en soepel geleiden. Dat maakt dit systeem geschikt voor montage onder gipsplaten of tegen het schuine dakbeschot op zolder.

Twijfel je nog tussen een vloerrollend systeem of een hangend systeem zonder vloerrail? In onze keuzehulp over welk schuifdeursysteem kiezen zetten we de verschillen tussen onderlopende, bovenlopende en verborgen systemen uit ons assortiment schuifdeursystemen naast elkaar.

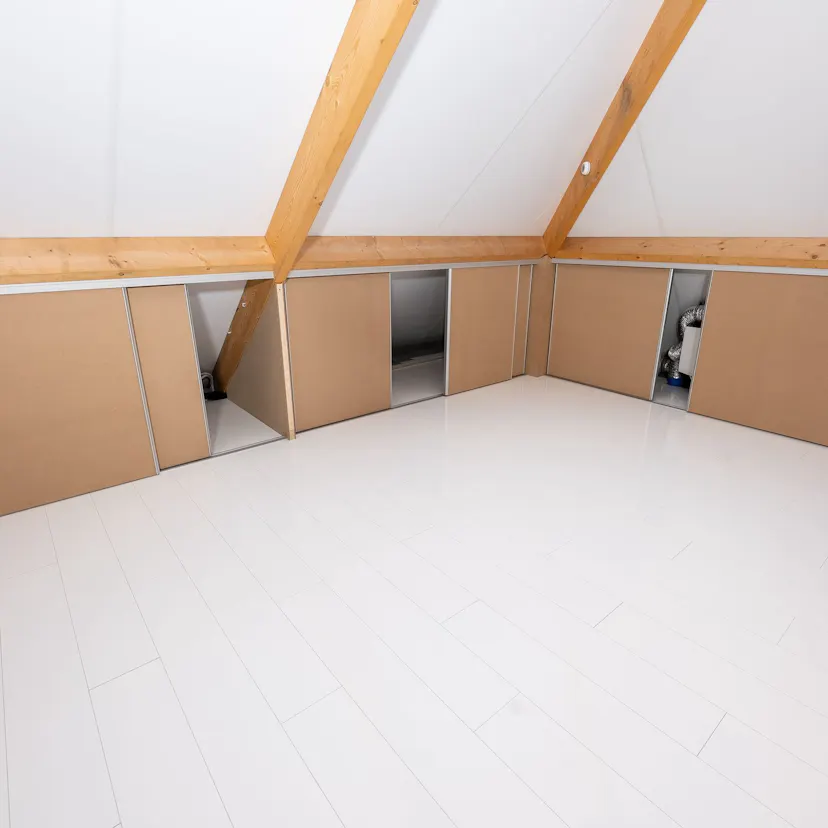

Onderlopend schuifdeursysteem voor kasten en knieschotten

Hoe werkt een onderlopend schuifdeursysteem?

Het systeem werkt met een vaste set profielen en loopwielen. In onze categorie schuifdeursysteem kast vind je complete sets voor 2 of 3 deuren met de volgende onderdelen:

Onderrail: Dubbelsporig aluminium vloerprofiel waarover de kogelgelagerde wielen lopen.
Bovenrail: Dubbelsporig plafondprofiel dat de deuren aan de bovenzijde rechtop geleidt.
Wielensets (50 kg per deur): Bestaande uit gelagerde onderwielen en kunststof bovengeleiders. Elk onderwiel heeft een stelschroef met 9 mm stelbereik om oneffenheden in de vloer op te vangen.
Aluminium greeplijsten: Klemprofielen die direct om 18 mm dik plaatmateriaal passen en over de hele deurhoogte als handgreep dienen.
Borstelprofielen (stofstrips): Schuifstrips voor in de achterzijde van de greeplijsten om tocht, stof en doorkijk tussen de overlappende panelen te voorkomen.
Schuine wandbeugels: Beugels om de bovenrail waterpas te monteren onder een schuin dak.

Afmetingen en rekenregels voor de schuifdeuren

Voor een stevige kastdeur adviseren we 18 mm dik MDF of multiplex. Dit materiaal trekt niet snel krom, is eenvoudig te bewerken en past precies in de aluminium greeplijsten.

Houd bij het inmeten en zagen rekening met de volgende vaste maten:

Onderdeel	Maatvoering	Toelichting
Deurpaneel hoogte	Totale inbouwhoogte min 4,1 cm (41 mm)	Ruimte die nodig is voor de inbouw van de onderwielen en de bovenrail.
Overlap tussen deuren	2 tot 5 cm overlap	Voorkomt dat je tussen de deuren door de kast in kijkt.
Maximale deurbreedte	105 cm per paneel	Houdt het paneel stabiel op de twee loopwielen zonder kantelen.
Maximale deurhoogte	260 cm	Geschikt voor vrijwel alle standaard plafondhoogtes.
Breedte greeplijst	+ 2 cm per deur extra	Houd hier rekening mee bij de paneelberekening als je greeplijsten gebruikt.
Stelbereik wielen	9 mm verticaal	Om scheve vloeren of een lichte afloop te corrigeren.

Wil je rekenvoorbeelden zien voor kasten met 2, 3 of 4 deuren? In onze blog over schuifdeurmaten berekenen leggen we de berekening per deursituatie uit.

Onderlopend schuifdeursysteem monteren in 5 stappen

Stap 1: Inmeten en rails op maat zagen

Meet de totale breedte op de vloer en langs het plafond nauwkeurig op. Zaag de aluminium boven- en onderrail op dezelfde lengte af met een fijne ijzerzaag of een haakse slijper met dunne doorslijpschijven.

Plaats je legplanken in de kast? Houd dan minimaal 10 cm tussenruimte aan tussen de voorkant van de planken en de schuifdeuren voor voldoende luchtcirculatie. Bekijk ook ons artikel over een kastenwand met schuifdeuren maken voor praktische kastindelingen.

Stap 2: Bovenrail monteren

Monteer eerst de bovenrail. Boor om de 50 cm montagegaten in beide loopbanen met een 4 mm metaalboor. Gebruik daarna een verzinkboor zodat de schroefkoppen gelijk liggen met het aluminium en de wielen er niet tegenaan lopen.

Schroef de rail vast met 4.0 x 40 mm schroeven: rechtstreeks in houten balken, met nylon pluggen in beton of met hollewandpluggen in gipsplaten. Werk je onder een schuin dak op zolder? Bevestig dan eerst schuine wandbeugels met een houten tussenbalk om een horizontaal vlak te maken. Lees hierover meer in onze blog over knieschotten op zolder maken.

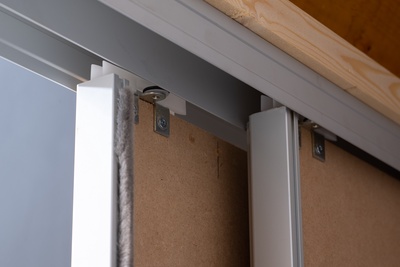

Bovenrail en geleiders van schuifdeursysteem

Stap 3: Onderrail uitlijnen en vastzetten met tape

De positie van de bovenrail bepaalt waar de onderrail komt te liggen (meestal verspringt deze circa 25 mm naar binnen). Gebruik deze werkwijze om de onderrail zuiver uit te lijnen:

Leg de onderrail los op de vloer.
Zet één gereed deurpaneel tijdelijk in de rails.
Houd een lange waterpas verticaal tegen de deur aan de linkerzijde en schuif de onderrail tot de deur waterpas staat. Zet een potloodstreep op de vloer.
Herhaal dit aan de rechterzijde van de opening.

Plak aan de onderkant van de onderrail twee banen sterke dubbelzijdige tape en druk het profiel stevig vast op de afgetekende lijn. Door het gewicht van de deuren blijft de rail goed op zijn plek liggen en voorkom je schroefgaten in de vloer. Let op: bij tapijt snijd je eerst een strook weg voor een vlakke, harde ondergrond.

Stap 4: Deurpanelen zagen

Zaag de panelen van 18 mm plaatmateriaal op maat volgens de formule: inbouwhoogte tussen de rails min 4,1 cm. Met deze speling haak je de deuren later eenvoudig in de rails en hebben de wielen voldoende stelruimte.

Stap 5: Wielen, greeplijsten en borstelprofielen monteren

Schroef de onderste loopwielen aan de achterkant van het paneel vast met verzinkte voldraadschroeven van 4.0 x 20 mm. Blijf 1 tot 2 mm van de zijrand af, zodat de schroeven volop grip hebben in het hout. Monteer vervolgens de bovengeleiders op de bovenrand.

Druk de aluminium greeplijsten vast over de zijkanten van de 18 mm panelen. Schuif daarna het borstelprofiel (de stofstrip) in de sponning van de voorste deuren om kieren af te sluiten. Kies je plaatmateriaal met een andere dikte dan 18 mm? Dan passen de greeplijsten niet en kies je voor infreeskommen uit ons assortiment schuifdeurbeslag.
